Routeur ADSL WiFi WAG54G Linksys

WAG54G front LPanne sur mon routeur WAG54G-v2 Linksys cry

Symptômes :

Plus aucun port ethernet ne fonctionne, les 4 voyants verts s'allument brièvement lors du reset, et plus rien ensuite. Du côté des PC, cela se traduit par une coupure du réseau, cela peut parfois même tenter de se connecter puis coupure à nouveau. La fonction WiFi fonctionne correctement.



Ce scénario, je l'ai vécu réellement, et je me suis bien évidemment penché sur la question. Dans tout appareil électronique, on utilise des condensateurs électrolythiques en filtrage des différentes alimentations. Il faut savoir que ces composants ont une durée de vie limitée, et qu'il faut penser de temps à autre à les remplacer. La panne-ci est bien due au vieillissement, ainsi qu'à la température de fonctionnement très élevée. Il suffit d'approcher la main de la carte WiFi-PCMCIA pour s'en rendre compte immédiatement !!

icône ponctuation Avant de lire la suite, sachez que je ne pourrai en aucun cas être tenu pour responsable des détériorations que votre matériel pourrait subir du fait de ce genre de manipulation.


Il faut commencer par ouvrir le boitier, avec délicatesse car le fil qui relie l'antenne à la carte PCMCIA est court, et la fiche de connexion très petite et très fragile. Ne tentez surtout pas de la déconnecter, le constructeur revendique seulement une trentaine de manipulations !!

Si vous faites bien attention, vous n'aurez aucun soucis, croyez-moi !
Pour ouvrir le boitier, vous devez au préalable retirer les 2 pieds caoutchouc de devant en vous aidant d'un fin tournevis. Les vis cruciform sont à l'intérieur. Regardez attentivement votre boitier. Sur les côtés, on peut distinguer des encoches de verrouillage à la limite de la coque noire et du bandeau bleu. wag54g cote smallLocalisation du verrou latéral du WAG54G-v2 Linksys
wag54g dessous smallLocalisation des vis du WAG54G-v2 Linksys Maintenez fermement votre boitier d'une main, et tirez en faisant pression sur cette limite pour libérer le bandeau.
ATTENTION ! Le circuit imprimé va apparaître, et il est fragile ! Une fois ceci fait, vous pouvez maintenant déboiter le boitier supérieur en faisant très attention !
image d'une embase MMS De par sa taille, la prise du fil d'antenne est très fragile !!!
Voilà enfin cette fameuse carte WiFi-PCMCIA ! C'est en grande partie elle qui est la cause de la forte température de ce matériel. La chaleur qu'elle dégage est telle qu'au bout du compte, l'appareil tombe en panne au cours de sa 3° année.
EVITEZ DE TOUCHER AU CONNECTEUR DU FIL D'ANTENNE !!!
Je vous aurai suffisamment prévenu !
wag54g boitier smallOuverture du boitier du WAG54G-v2 Linksys
wag54G WiFi PCMCIA small
La carte WiFi-PCMCIA du WAG54G-v2 Linksys
Regardez attentivement la carte, vous devez déverrouiller les deux loquets sur les côtés, puis inclinez-la légèrement vers le haut, et dégagez-la de son support.
Faites comme moi, retournez le boitier supérieur sur votre table, et posez simplement la carte dedans. La voici à l'abri pour un bon petit moment...

wm_player11.jpg Allez, en prime, un petit clip sans prétention du démontage de l'appareil !
(Taille fichier : 4,66Mo - Durée : 00:01:18)

Pour ôter la carte mère de la coque inférieure, il convient d'enlever quelques vis... Ensuite, dégagez-la de son support en la glissant, des retenues en plastique la maintiennent. Bon maintenant, il y a deux écoles. Ceux qui ne vont changer que ce que l'on leur a dit dans un post par exemple, ou moi !
Mon expérience dans le métier de technicien (+30 ans) m'ont appris à être vigilant... et prévoyant. La règle d'or du dépannage, c'est une réparation curative et durable. Je ne vous dis pas de tout remplacer, je vous dis de remplacer les éléments défectueux, ainsi que ceux qui risquent de l'être très prochainement sans doute.
La carte mère du WAG54G-v2 Linksys
La carte mère du WAG54G-v2 Linksys
Dans le cas de mon routeur, point de condensateur ayant gonflé ou coulé. Totalement invisible la panne. Tellement invisible que j'ai été un moment dans le doute... Puis résolument, je me suis armé d'une feuille blanche et d'un stylo pour effectuer le repérage des composants à remplacer (19 au total). Vous trouverez la liste plus bas dans cette page, avec les réf. fournisseur ainsi que leur prix indicatif. Pour moins de 7€ (hors frais de port), et quelques bonnes grosses heures devant vous (platine multi-couches, avec trous métalisés), vous voilà reparti avec un super bon routeur, quoiqu'en disent ses détracteurs !

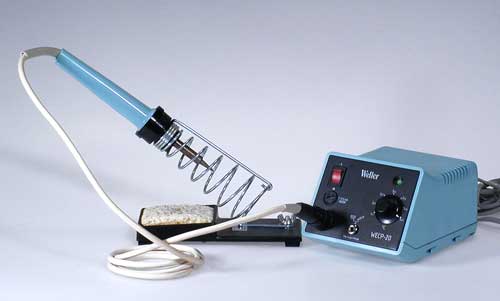

Pour cette longue tâche (si-si, croyez-moi, j'ai l'habitude), il serait préférable d'utiliser un fer à souder thermostaté, genre Weller (mon préféré...) et de s'armer d'une bonne dose de patience. Pour finir, nettoyez votre travail à l'aide de cotons tige imbibés d'alcool, autant travailler proprement.


Voilà donc cette fameuse liste de composants !

Bon allez, j'explique... La colonne 'Position', c'est bien évidemment celle relevée sur la carte mère. Vérifiez bien la vôtre, il existe plusieurs version de ce routeur. Prenez bien votre temps, faites votre repérage vous-même, on n'est jamais trop prudent ! Une fois quelques composants ôtés, difficile de se rappeler qui va où... La colonne 'Désignation' vous renseigne des dimensions des composants à remplacer, très utile pour rechercher auprès d'un fournisseur (le problème ne se pose plus,c'est fait !)

Les températures de service sont de 105°C IMPERATIF ! Ceux qui étaient prévus en 85°C devront eux aussi être remplacés par des 105°C. Bon le reste, je vous en fait grâce... Chez Radiospares, je viens de l'apprendre, les commandes mini sont de 150€ HT... A vous de voir, essayez chez Farnell, ou Conrad ou encore Selectronic mais là , j'y crois moins, ils ne sont pas aussi bien achallendés, et il n'y a pas trop de place en plus, peut-être 6mm tout au plus, je ne jouerais pas... Les prix mentionnés dans le tableau ne sont qu'indicatifs, et peuvent varier d'un fournisseur à un autre.

Respectez les dimensions, le format du condensateur (radial, rien d'autre...), et bien évidemment les tensions de service, sachant que vous pouvez fort bien remplacer un de 16v par un de 25v, et surtout pas l'inverse !

Autre chose d'important, ne faites surtout pas l'impasse sur les 33µF/16v, ce sont eux qui me génèraient cette panne (j'ai effectué mon dépannage en 2 temps...)

Voilà , je vous ai tout dit, à vos fers, je ramasse les copies la semaine prochaine !!
Bon courage, ne désespèrez-pas, cela va fonctionner, j'en suis convaincu.

Edit :Pour ceux que la température de leur routeur intrigue...
le mien (réparé en juin 2007) qui fonctionne 24h/24 diffuse une très légère température de 23°C. J'ai effectué cette mesure à l'aide d'un capteur numérique de chez Dallas, le DS1821, posé directement sur le dessus du boitier. Ce n'est cependant qu'une mesure indicative, qui répond à l'interrogation que certains d'entre vous pourraient se poser par rapport à l'adjonction d'un ventilateur de refroidissement. Je n'ai pour ma part pas voulu opter pour cette solution pour le moins radicale, et qui ne solutionne pas le problème à sa base.

[Edit du 30 décembre 2013]
Mon routeur me donne encore aujourd'hui entière satisfaction, et je n'ai plus eu de panne depuis sa réparation ! Curative je vous dis...

En ce qui concerne le bloc d'alimentation...
mon transfo (12V/1000mAh/12VA) est censé fournir une tension de 12V, mais ce n'est qu'un transfo suivi d'un redressement double alternance et d'un filtrage à l'aide d'un condensateur électrolytique. Il est redressé, filtré, mais pas régulé.
Pour information, la valeur de la tension efficace aux bornes du condensateur répond à la formule suivante :
tension efficace et la valeur de la tension maximale (ou c/c : crête à crête) à celle-çi :
tension crete

Si l'on considère la tension Vin comme idéale, on a :

  Valeurs calculées Valeur mesurée écart de Tolérance
Vin = 12,00 V
Veff = 16,97 V 16,74 V 1,36%
Vc/c = 33,94 V

Composants montés d'origine Réf. Fournisseur
Position Désignation RADIOSPARES FARNELL Qté Prix
C58 1000µF/16v – 105°C Ǿ 10mm/H 15mm 365-4098
(lot de 5)
9692797 3 1,60 €
C70 1000µF/16v – 105°C Ǿ 10mm/H 15mm 365-4098 9692797
C88 1000µF/16v – 105°C Ǿ 10mm/H 15mm 365-4098 9692797
C7 470µF/35v – 105°C Ǿ 10mm/H 15mm 628-3920
(lot de 5)
9692789 1 1,38 €
C128 470µF/16v – 105°C Ǿ 8mm/H 12mm 365-4076
(lot de 5)
9692789 5 0,90 €
C132 470µF/16v – 105°C Ǿ 8mm/H 12mm 365-4076 9692789
C160 470µF/16v – 105°C Ǿ 8mm/H 12mm 365-4076 9692789
C102 470µF/16v – 105°C Ǿ 8mm/H 12mm 365-4076 9692789
C208 470µF/16v – 105°C Ǿ 8mm/H 12mm 365-4076 9692789
C18 470µF/16v – 105°C Ǿ 8mm/H 12mm 365-4076
(lot de 5)
9692789 1 0,90 €
C139 10µF/50v – 85°C
--> 50v - 105°C
Ǿ 5mm/H 12mm
365-4240
(lot de 5)
9692363 3 0,50 €
C140 10µF/50v – 85°C
--> 50v - 105°C Ǿ 5mm/H 12mm
365-4240 9692363
C12 10µF/50v – 85°C
--> 50v - 105°C Ǿ 5mm/H 12mm
365-4240 9692363
C85 33µF/50v – 85°C
--> 50v - 105°C
Ǿ 5mm/H 8mm
365-4262
(lot de 5)
1386075 6 0,70 €
C92 33µF/50v – 85°C
--> 50v - 105°C Ǿ 5mm/H 8mm
365-4262 1386075
C72 33µF/50v – 85°C
--> 50v - 105°C Ǿ 5mm/H 8mm
365-4262 1386075
C93 33µF/50v – 85°C
--> 50v - 105°C Ǿ 5mm/H 8mm
365-4262 1386075
C25 33µF/50v – 85°C
--> 50v - 105°C Ǿ 5mm/H 8mm
365-4262 1386075
C37 33µF/50v – 85°C
--> 50v - 105°C
Ǿ 5mm/H 8mm
365-4262
1386075
    TOTAL =     6,68 €
Tolérance (%) ±20
Température d'utilisation (°C) -55 à +105 (≤100V c.c.), -25 à +105 (≥160V c.c.)
Courant de fuite ≤0,01CV ou 3µA (≤100V c.c.), ≤0,06CV ou 10µA (≥160V c.c.)
Durée de vie à 105°C 2 000 heures, 1 000 heures (diamètre = 8 mm)
Add comment

People in this conversation

  • Guest - Surfeur34

    Bonjour

    Déjà  merci pour votre tutoriel , fort bien expliqué.

    Moi j'ai un WAG54G-V2 comme toi , mais moi ce sont les diodes qui s'allument une fois que le routeur soit bien chaud à  l'allumage. A Froid faut attendre un bon 5-6 min pour esperer voir la diode s'allumer (je parle des diodes ethernet), ensuite ça s'allume puis ça s'eteint. Encore un bon 5 min et c'est bon les diodes fonctionnent correctement.

    J'ai repéré les condensateurs qui sont differents de ceux de la liste, voici ce que j'ai:

    C7 470 µF- 35 v - 105°C
    C12 10 µF - 16 v - 105°C
    C18 470 µF -16 v- 105°C
    C25 33 µF - 16 v - 105°C
    C37 33 µF - 16 v - 105°C
    C58 1000 µF - 16 v - 105°C
    C70 1000 µF - 16 v - 105°C
    C72 33 µF - 16 v - 105°C
    C85 33 µF - 16 v - 105°C
    C88 1000 µF - 16 v - 105°C
    C92 33 µF - 16 v - 105°C
    C93 33 µF - 16 v - 105°C
    C102 470 µF - 16 v - 105°C
    C128 470 µF - 16 v - 105°C
    C132 470 µF - 16 v - 105°C
    C139 10 µF - 16 v - 105°C
    C140 10 µF - 16 v - 105°C
    C160 470 µF - 16 v - 105°C
    C208 470 µF - 16 v - 105°C

    Soit bien 19 condensateurs à  remplacer...

    L'énorme souci que je rencontre c'est la disponibilité des condensateurs en magasins d'electronique

    Le condensateur 1000 µF-16V-105°C pas trop de souci mais le 10 µF et le 33 µF en 105°C c'est mission impossible

    Le vendeur me dit :"c'est pas grave vous pouvez mettre du 50V à  la place du 16V vu que c'est une tension maximale", à  la limite ça ok; quoique j'ai des doutes....

    O๠trouver ces fameux composants ? hors de France ?

    Merci pour votre aide ;-)

  • Guest - DELESALLE

    bonjour Monsieur Philippe LE GUEN

    j'ai lu avec beaucoup d'intérets votre exposé, qui est trés professionel vous avez beaucoup d'expériance.

    j'ai toute fois un souci avec les condo référance Radiospars n° 365-4240 et 365-4262 ils sont en 50v et non en 16v comme sur votre descriptif.

    pouriez vous me préciser si cela à  beaucoup d'importance car je n'ai pas votre expériance et je ne voudrai pas faire de bétises.

    merci si vous pouviez me répondre

    Gilbert DELESALLE
    ___________________________________________________
    Il semble que j'ai en effet commis une erreur de transcription pour ces 2 valeurs de condensateurs qui étaient à  l'origine des 50v...
    Néanmoins, les valeurs et références de remplacement que j'ai indiquées pour chacun d'eux restent valables. J'ai également revu le tableau qui gagne en lisibilité !
    Philippe

  • Guest - mimi

    merci philippe de ce chouette topo. j'essaie et je te laisse mes commentaires.
    mimi
