Générateur de fonctions (base XR2206)

Mon générateur de fonctions basé sur un XR2206, un peu âgé, certes, mais très complet :

- Bande passante de 0,1Hz à  1MHz (c'est un géné BF, hein !!!)
- Un potar 'AUDIO' qui permet de passer rapidement de 20Hz à  20KHz
- Sinus, Triangle, Carré (avec en prime un diviseur /10), Impulsions de largeur variable en 5 calibres ( 100ns à  10ms , positive ou négative s'il vous plaà®t !!!)
- Réglage d'offset
- Réglage de crête jusqu'à  15V (là , c'est encore du carré)
- Atténuateur de sortie en plusieurs calibres, également avec possibilité d'isolement du signal de sortie sans débrancher la sonde...
- Sortie du signal sur BNC (2, c'est pratique pour brancher aussi le fréquencemètre), DIN 5 broches et 2 CINCH (et oui, je faisais de l'audio avec...)

L'engin date quand même de 1985.... cela explique son aspect un peu 'buriné'...

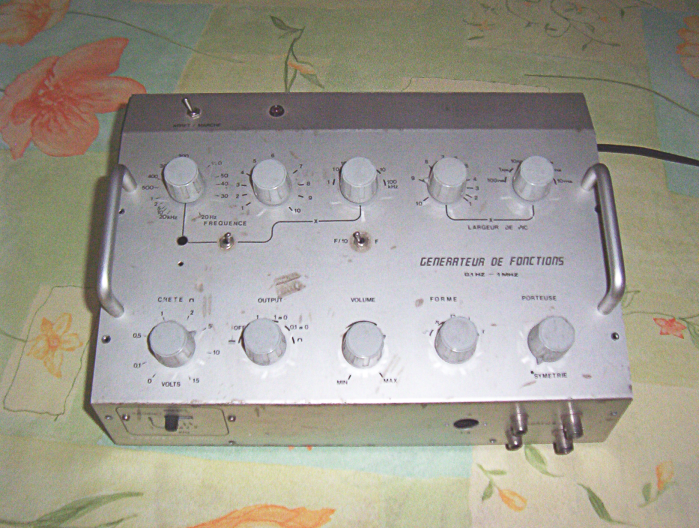

image du Générateur de fonctions (base XR2206)

J'ai reconstitué le schéma que j'ai utilisé lors sa sa construction :

schéma de mon générateur de fonctions...

Add comment

People in this conversation

  • Guest - Philippe

    Désolé Vincent, non car je l'avais construit à l'époque sur des platines pastillées, et tout est en plusieurs modules...
    De plus, il était relativement instable selon les fréquences, et maintenant il ne fonctionne plus correctement en mode impulsionnel. Je viens de le remplacer par un modèle acheté d'occasion, je ne m'en sers donc plus, il est remisé au grenier...
    Par contre, si vous êtes vraiment intéressé par un GBF à base de XR2206, je vous ai mis à disposition sur OneDrive 4 documents (environ 140Mo) concernant des générateurs de ce type.
    Il vous faudra peut-être créer un compte sur OneDrive pour pouvoir y accéder, car il ne sont destinés qu'à vous avec l'adresse e-mail que vous venez d'utiliser sur mon site.
    Cordialement,
    Philippe

    [Edit du 26/02/2014 -- 21:59]
    Je viens aussi de placer dans la rubrique Téléchargement une nouvelle catégorie rassemblant tous les générateurs de fonctions à base de XR2206. Selon mes nouvelles dispositions, il convient naturellement de s'identifier pour pouvoir y accéder.
