J'ai tout récemment découvert cette plaque chauffante sur la chaîne Cyrob de Philippe DEMERLIAK.

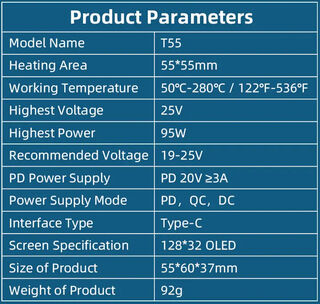

Cette mini-plaque dispose d'une surface utile de 55×55 mm, en voici ses principales caractéristiques :

Je n'ai pu résister à l'envie de voir comment elle était conçue...

Les quatre vis permettant d'ouvir le coffret se trouvent sous le tapis inférieur en cahoutchouc, il faut donc en soulever les coins pour pouvoir accéder à ces vis cruciforme (empreinte EPH.1).

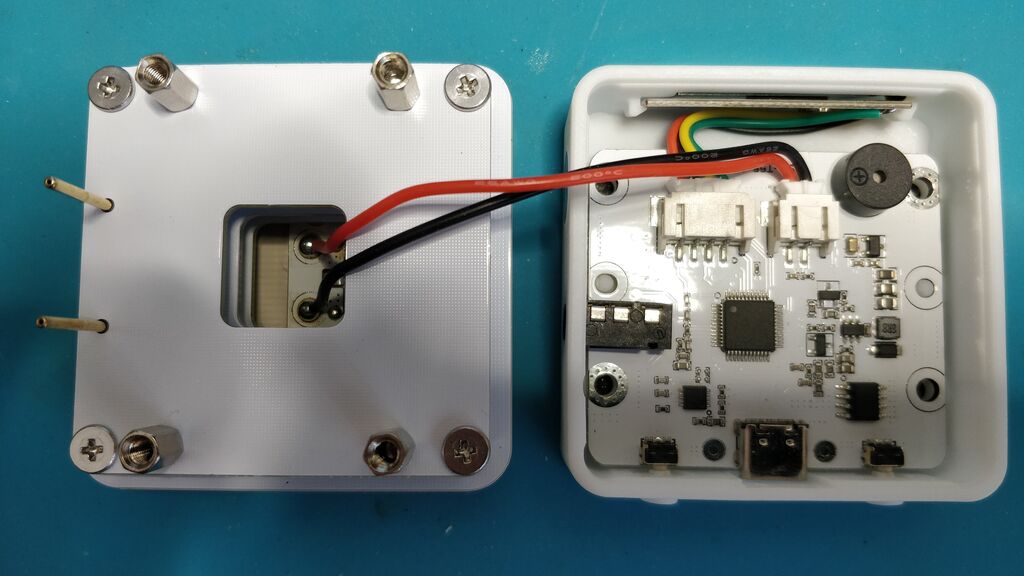

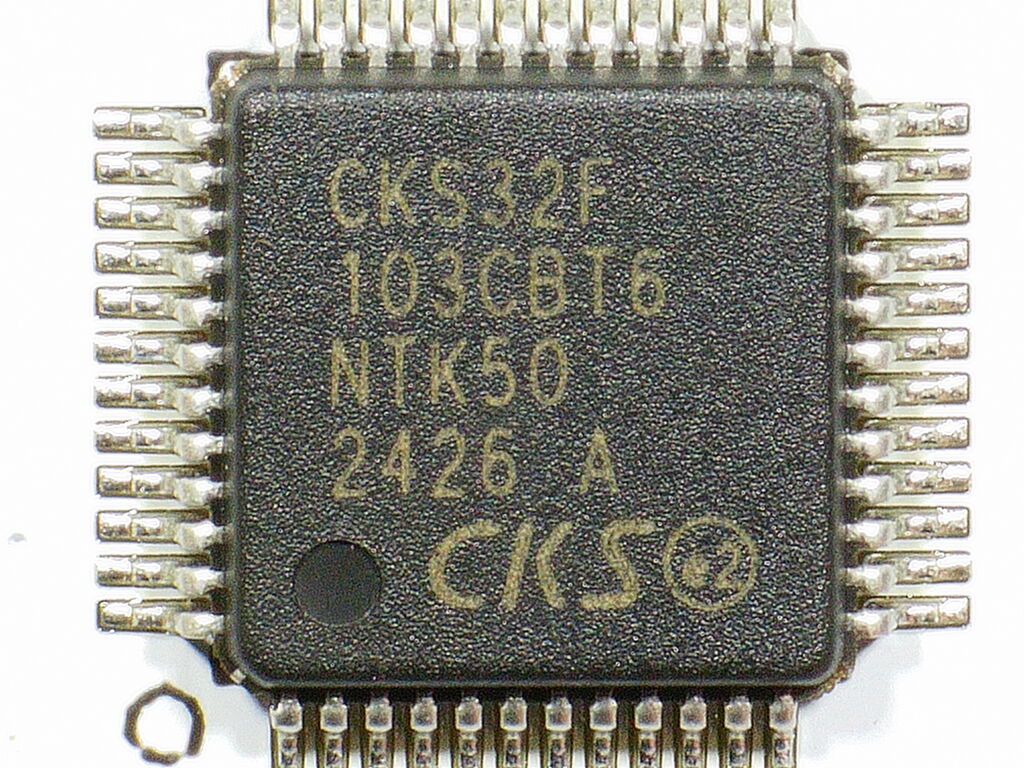

Le circuit imprimé devient alors bien visible (voir Figure 1) avec en son centre le microcontrôleur CKS32F103CBT6 (Datasheet en Chinois...) compatible avec un STM32F103CB bien plus connu... ;-)
Il s'agit d'un MCU de type Arm 32-bit Cortex disposant de 128 Kbytes en Flash et 20 Kbytes en SRAM.
La version de mon appareil est la v1.1

J'ai relevé quelques valeurs intéressantes à une température ambiante de 25°C :

• la résistance chauffante   : sa valeur mesurée était de 6,30 Ω
• la sonde de température :  sa valeur mesurée était de 1,10 KΩ

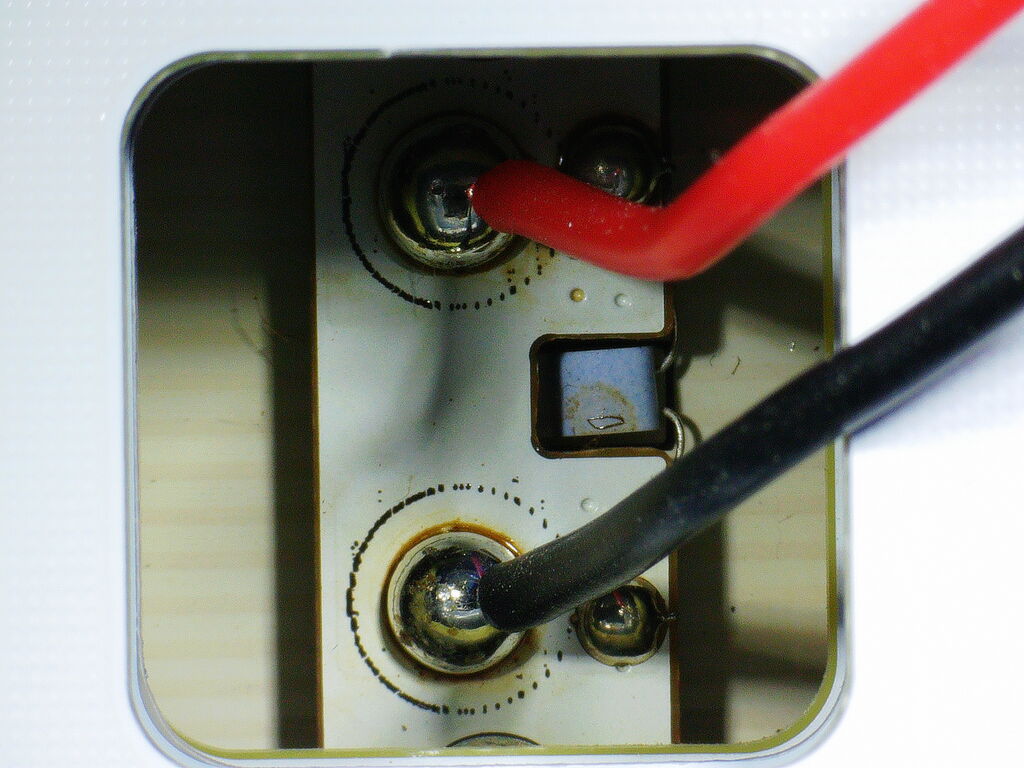

Il est à noter que les contacts de la résistance chauffante avec la carte principale se font avec des sondes à ressort (visibles tout à gauche sur la Figure 1) tandis que le capteur de température (voir Figure 2) est lui relié avec deux fils (rouge / noir...)

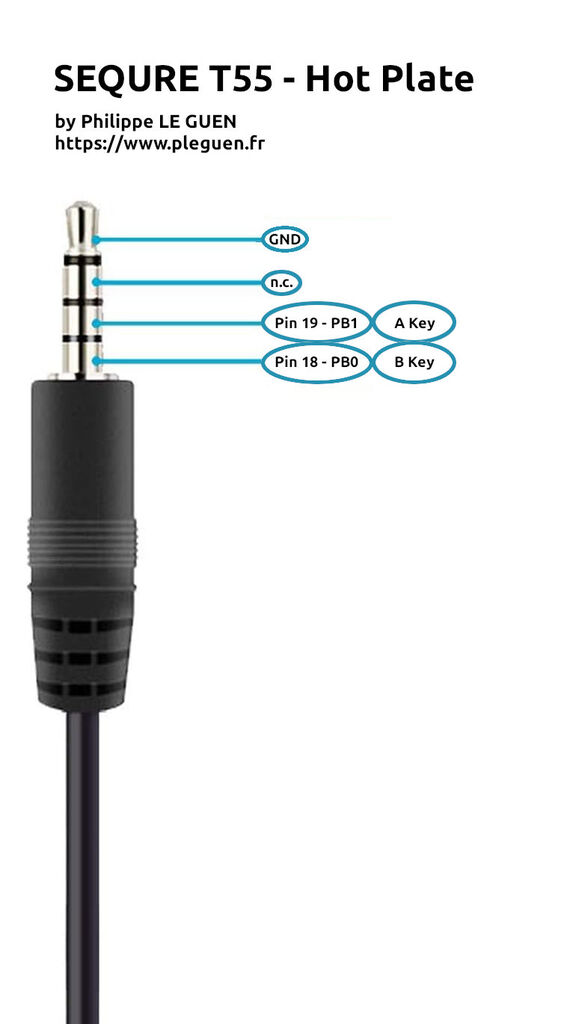

Enfin il existe sur le circuit imprimé une fiche Jack 3,5 mm et j'ai trouvé utile de préciser ici ses connexions (voir Figure 3). Elle est en effet reliée aux deux boutons poussoirs ainsi qu'aux deux pin 18 et 19 du microcontrôleur. Son utilisation n'est pas indiquée dans la fiche technique du produit.

Quelques photos
