Plus de mémoire !

Cillit Rubis

Je possède depuis mai 2005 un adoucisseur d'eau Cillit Rubis Bio Intégral 90 dont je suis très satisfait.
Néanmoins hier soir, celui-ci ne fonctionne plus suite à une coupure d'électricité, et affiche 5 zéros. Manifestement, l'engin a perdu la mémoire !
Démontage donc du panneau de commande, et j'ai découvert sur la carte A4X une pile au Lithium CR2450 de 3V. Direction mon labo, je m'empare de mon multimètre et mesure la tension aux bornes de cette batterie : 3,3V
L'on pourrait considérer que celle-ci est encore viable, sauf qu'à la prochaine coupure elle ne fera de nouveau plus son office de gardien des données !
Batterie CR2450Il faut donc impérativement la remplacer.
Cette batterie ne peut être remplacée que par ce modèle car elle peut délivrer un courant de 540mA, alors qu'une simple CR2032 n'en délivre que 210mA, nettement insuffisant !

D'autre part il est à noter qu'elle est directement soudée sur le circuit imprimé. Quelques précautions d'usage seront donc à prendre lors de son remplacement, notamment l'usage d'un bracelet anti-statique pour moi...

J'ai déjà commandé sa remplaçante chez Farnell avec la référence suivante: 1319731, au prix de 5,71€ (HT) et hors frais de port.

icône ponctuationAvant de lire la suite, sachez que ma responsabilité ne saurait en aucun cas être engagée pour tous les domages tant techniques que corporels qui pourraient être causés, à vous ou votre matériel, tant par manque de précaution que par ignorance.

Petit tutoriel de l'intervention :

En premier lieu et on ne le répétera jamais assez... débranchez le câble d'alimentation secteur !
Personne n'est à l'abri d'un transformateur défectueux (même de classe II), ou d'un câble détérioré.

1. Ouverture du coffret de commande

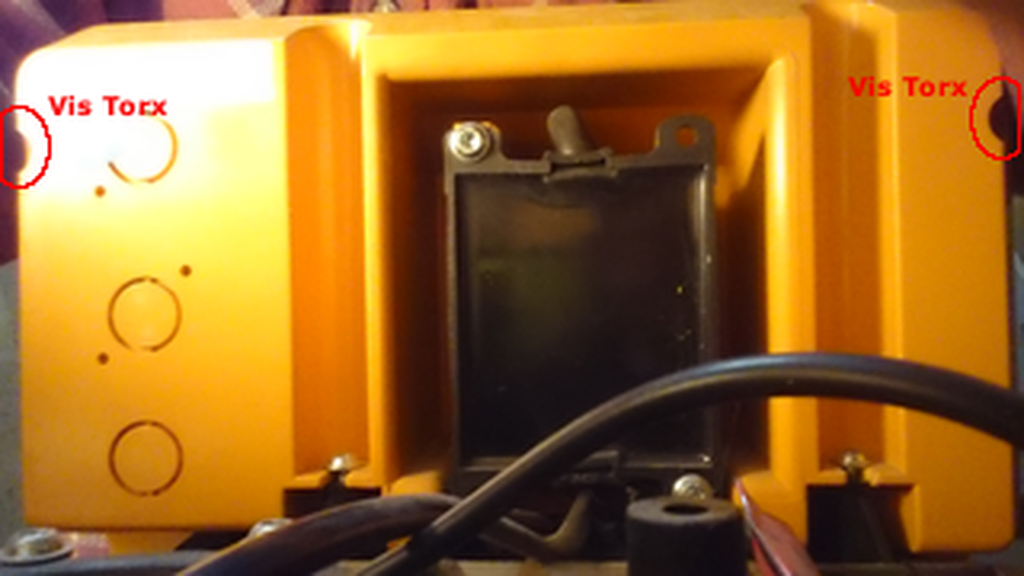

pour ce faire, il existe 2 vis de type Torx, une de chaque côté du coffret arrière pour lesquelles il convient d'utiliser un tournevis Torx ETX/15, voir Image 1 :

arrière du coffret de commande...
Image 1
fond du coffret montrant les 3 électrovannes et le transfo...
Image 2


La façade du coffret se bascule alors aisément vers l'avant et du haut vers le bas, les 3 clip au bas du coffret servant plus ou moins de charnière.
Cela étant fait, on voit apparaître dans le fond du coffret le transformateur d'alimentation ainsi que les 3 électrovannes (Image 2).

Pour le moment, nous n'avons pas encore totalement accès à la carte de commande qui recèle la batterie à remplacer. Il faut tout d'abord débrancher le câble provenant du transformateur dont le connecteur est protégé par une gaîne isolante. En soulevant cette gaîne de protection, le connecteur est maintenant accessible, et il convient pour l'ôter d'exercer une petite pression sur le clip de verrouillage et de tirer vers soi l'ensemble du câble (Image 4).

Reste les 3 électrovannes... il faut en premier lieu ôter le capot qui les maintien, encore une vis Torx 15 puis le retirer vers soi pour l'enlever. Dès lors on distingue déjà la batterie de sauvegarde (image 5)...

2. Repérage des tensions délivrées par le transformateur

Le transformateur ainsi que la carte portent la sérigraphie BWT qui n'est autre que la signification de Best Water Technology, entreprise implantée en Belgique.
Leurs coordonnées : Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.(Tél.: 02/758 03 20)
Je vous livre telles quelles les mesures que j'ai effectué sur le connecteur provenant du transformateur, étant donné qu'aucune information concernant les tensions secondaires n'existent...
Mais à première vue et compte tenu des dimensions du transformateur, je pense qu'il peut s'agir d'un modèle de 25VA environ, ce qui paraît vraisemblable étant donné qu'il faut une certaine quantité d'énergie pour activer les électrovannes, et que la puissance consommée indiquée sur la notice d'utilisation indique 26W en mode régénération.

Les voici donc (tensions mesurées avec un multimètre numérique) :
Conditions de mesure :
comme sur l'image 6,

  • capot de protection de la carte ôté
  • électrovannes connectées à la carte
  • transfo connecté à la carte
  • appareil sous tension
  1. Fil Jaune : Masse de la carte
  2. Fil Rouge : commun des 3 électrovannes
  3. fil Vert : Sert à fabriquer un +10V via une seule diode de redressement (pour quel usage ? mesure de la présence de la tension secteur peut-être ?)
  4. Fil Vert/Jaune : AC9,05V
  5. fil Vert/Rouge : AC21V
  6. Fil Vert/Brun : AC14V
  7. Fil Brun/Blanc : AC12V --> sert à fabriquer le +24V via un pont de diodes de puissance (commande électrovannes)
  8. Fil Brun/Rouge : AC33V
  9. Fil Brun/Jaune : AC7V



vue de la résistance R4 remplacée...
Image 3

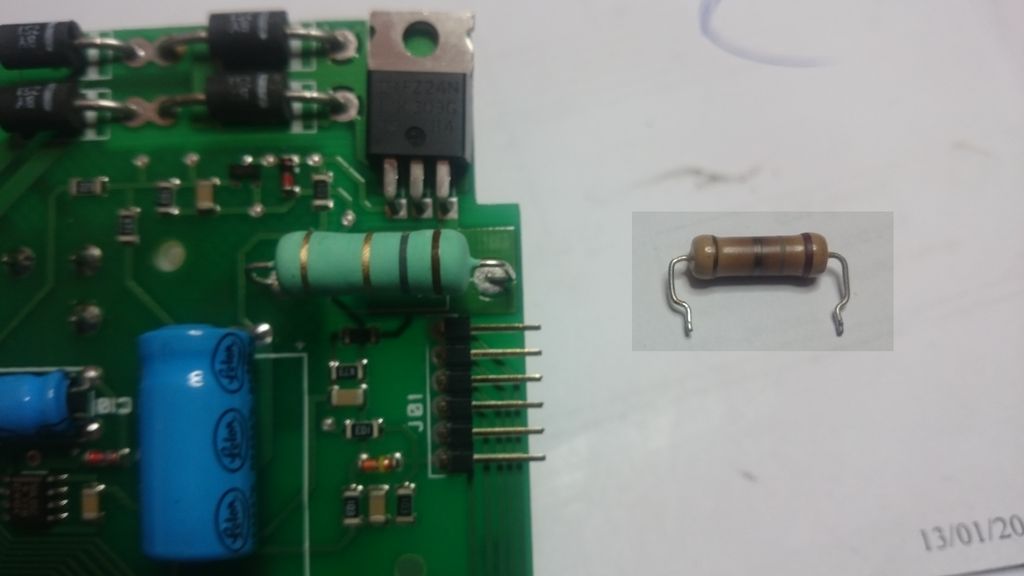

Pour ceux qui comme moi ont constaté que la résistance de puissance R4 (Image 3) avait beaucoup chauffé au point que l'on ne distingue plus les bagues de couleur... j'ai relevé une valeur de 1,8Ω/5W (référence Farnell: 1903905, au prix de 0,673€ (HT) et hors frais de port)
Attention, il y a peu d'espace pour la remplacer par une autre, celle-ci étant espacée du circuit imprimé de 4mm, et la hauteur disponible entre le circuit imprimé et le corps du coffret n'est que de 13mm maxi !
(le corps du composant mesure 17x6mm et correspond de fait à une résistance de 5W, voir l'image 3...)



3. Repérage des connexions et extraction de la carte

Le capot a maintenant disparu, et la carte de commande se présente enfin à nous... 2 vis Cruciform la retiennent au coffret avant qu'il va falloir enlever à leur tour afin de pouvoir débrancher les 3 connecteurs qui proviennent... si vous avez suivi... des électrovannes.
Attention de bien les repérer car il est possible d'en intervertir deux si l'on n'y prend pas garde ! (Image 6)

vue du connecteur d'alimentation...
Image 4
vue de la batterie de sauvegarde...
Image 5
vue de la carte de commande de type A4X avec sa batterie d'origine...
Image 6

















Nous voici arrivés au stade qui nous intéresse, le remplacement de la batterie de 3V CR2450 (et rien d'autre, n'est-ce pas !). Celle-ci est soudée au circuit, je l'ai déjà dit, et nécessite un tout petit peu de soin et d'attention.

4. Remplacement de l'élément défectueux

Sur les images 7 et 8, la batterie est absente, je viens de la dessouder et nettoyer les rivets (circuit double-face...) avec une tresse à dessouder, tout simplement. A noter que sur le micro-contrôleur (en bas et au centre de l'image 7...) la mention "A4X" est sérigraphiée. Il s'agit en fait du modèle de cette carte, d'autres différentes de celle-ci peuvent très bien équiper l'un ou l'autre appareil en votre possession, et je n'ai alors pas d'informations sur ces autres modèles à vous confier.

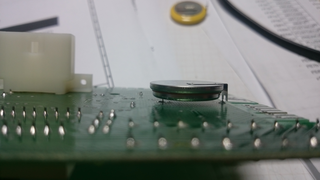

Lors du démontage de cette batterie, votre œil exercé n'aura sans doute pas manqué de remarquer qu'elle n'était pas collée au circuit imprimé, il y avait un petit espace entre les deux...
Une astuce que je vous confie et que j'ai utilisé lors de cette intervention, il convient de placer un séparateur entre le circuit et la batterie puis de la souder.

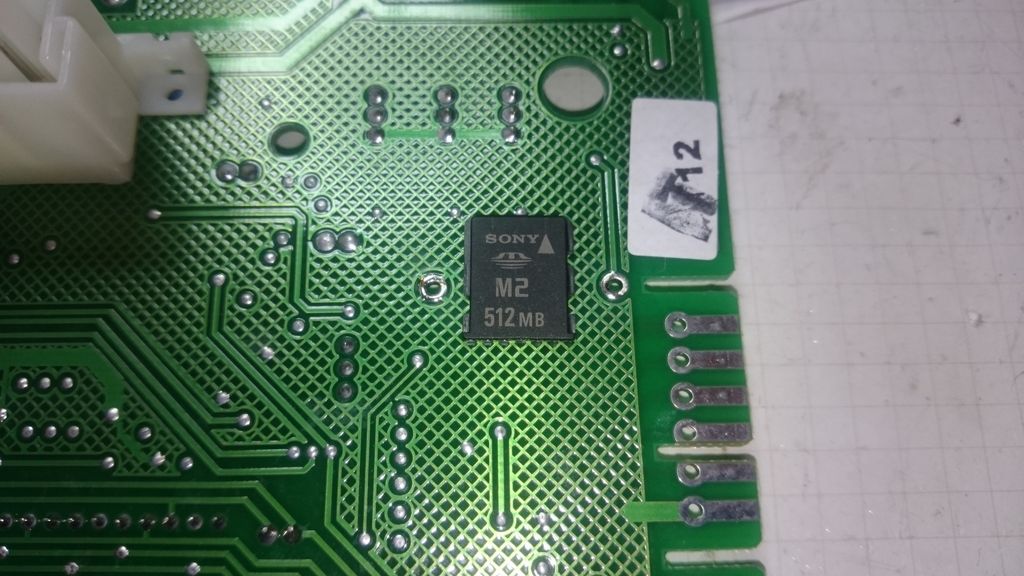

J'ai utilisé pour cette opération une simple carte micro-SD ou similaire, peu importe la marque ou le modèle, ce qui compte c'est qu'elle puisse faire office de séparateur afin de correctement positionner la batterie, comme indiqué sur l'image 9. Ensuite la carte mémoire s'en ira d'elle-même, au pire extrayez-là avec la lame d'un petit tournevis, mais attention de ne pas court-circuiter les 2 broches de la batterie !

la platine vue côté composants, batterie ôtée...
Image 7
la platine vue côté connecteurs, batterie ôtée...
Image 8
une petite astuce pour positionner la batterie et la souder...
Image 9







vue de la batterie ressoudée...
Image 10











Cela donne le résultat visualisable sur l'image 10. CQFD !

Travail terminé, propre et sans bavures. Merci...

5. Remontage, reprogrammation et essais

Le remontage de l'ensemble se fait bien évidemment dans l'ordre inverse du démontage... mais je pense qu'il était inutile de le préciser... puis de passer à la reprogrammation de la carte, en suivant scrupuleusement le mode d'emploi de votre appareil, ou d'utiliser celui du mien en téléchargement ci-dessous.
La totalité des opérations démontage/remplacement du composant/remontage/reprogrammation m'aura tout au plus pris une bonne grosse demi-heure voire 45 minutes.
C'est à la porté de tous, pourvu que vous ayez le bon outillage qui va bien, un peu de temps et voilà !
J'ai lu ici ou là (je ne sais plus très bien...) sur Internet que certains personnages bien intentionnés proposent un service...
le remplacement de la carte pour environ 600€ !!!
A vous de voir... Allez, à vos fers à souder, et... soudez !

6. Note de dernière minute !

Je viens de me rendre compte que mon eau adoucie était... très salée !
Donc n'hésitez pas, forcez la régénération manuelle afin que la sonde soit à nouveau prise en compte, et que l'engin fonctionne à nouveau parfaitement.
La méthode fonctionne car je l'avais fait lors de mon premier démontage pour contrôler l'état de la batterie. J'avais alors reprogrammé la carte, et lancé une régénération manuelle pour vérifier qu'il fonctionnait bien correctement, ce qui était le cas.
Ce soir j'ai omis de procéder de la même manière, et du coup, j'ai de l'eau salée !

Problème réglé car en plus l'afficheur indiquait "Sel/Salt"... en fait la qualité de la saumure n'était pas optimum, et il convenait de procéder à nouveau à une régénération manuelle. Tout est maintenant rentré dans l'ordre, je vais me préoccuper de commander la résistance de puissance que je compte bien remplacer préventivement.

A noter également que la notice du nouveau modèle "AQUIUM" offre l'éclaté de la vanne, identique à celle du "Rubis"...



Instructions de montage et de mise en service "Cillit Rubis Bio Intégral 90"(en Français) : Bouton 60

Instructions de montage et de mise en service "Cillit Aquium"(en Français) : Bouton 60
