Ce petit appareil permet de contrôler les différentes connexions possibles selon le type de câble USB que l'on souhaite vérifier.

Principe de fonctionnement

Pour vérifier un câble USB il convient de connecter ses deux prises d'une part à la partie "émetteur" située sur la gauche du circuit :

• TypeA 3.0
• Type1 2.0
• TypeC 3.0

et d'autre part à la partie "récepteur" (fiches repérées:  a, b, c, d, e, f) située sur la droite et en bas du circuit. L'appareil supporte les types d'USB 2.0 et 3.0

L'astuce utilisée dans ce montage réside dans le fait que les trois prises USB du circuit "émetteur" ont toutes leurs broches interconnectées et reliées à l'alimentation +3V.
Le circuit "récepteur" est composé de 26 LED's qui s'illuminent chacune lorsque le câble à contrôler assure la continuité.
Il existe deux groupes de LED's mentionnées "PinRowA" et "PinRowB", qui peuvent s'illuminer selon le sens de branchement d'un câble USB-C par exemple, car ce type de câble est réversible.
Ceci permet de vérifier la bonne continuité d'un tel câble en inversant simplement la fiche USB-C du côté du "récepteur".
Ainsi par exemple dans le cas d'un câble USB-A 2.0 vers USB-B 2.0 les LED's suivantes devraient s'illuminer et elles seules :

• (B1) GND
• (B6) D+
• (B6) D-
• (B9) VBUS
• Shield (blindage de la fiche USB)

==> J'attire toutefois votre attention sur un détail qui pourrait avoir de l'importance notamment dans le cas d'un câble partiellement en court circuit entre deux de ses pôles...
L'appareil demeure incapable de déterminer la présence d'un court-circuit comme dans le cas du câble USB-A 2.0 vers USB-B 2.0 mentionné ci-dessus, par exemple entre D+ et D- puisque les LED's sont déjà illuminées.
Ceci reste la limitation de cet appareil sans en ôter tout son attrait.

Pour fonctionner l'appareil nécessite bien entendu une alimentation qui peut être de deux types :

• Pile CR2032 sur son support (non fournie)
• Alimentation externe comprise entre +3V et +12V via le connecteur repéré [Vin] ou via les deux pastilles ⊕⊖ (+3V<VCC<+12V)

Dans le cas d'une alimentation extérieure un régulateur de tension (AMS1117-3.3) permet de distribuer les +3.3V nécessaires au bon fonctionnement de l'appareil.
Un petit commutateur à glissière permet de sélectionner le mode d'alimentation souhaité.

Lors de la connexion de votre câble USB certaines LED's vont s'illuminer et d'autres non, dépendant justement du type de votre câble et de son bon état...
Si vous souhaitez plus de détails sur l'utilisation de cet appareil, je vous invite à visionner la vidéo de Philippe DEMERLIAC ici.

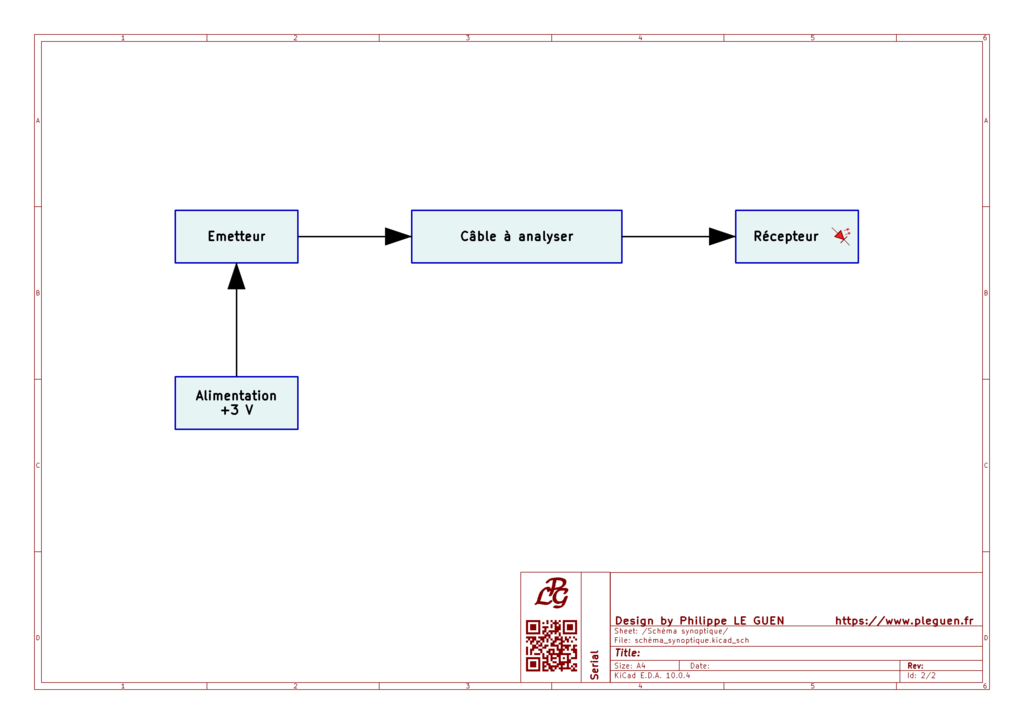

Schéma synoptique

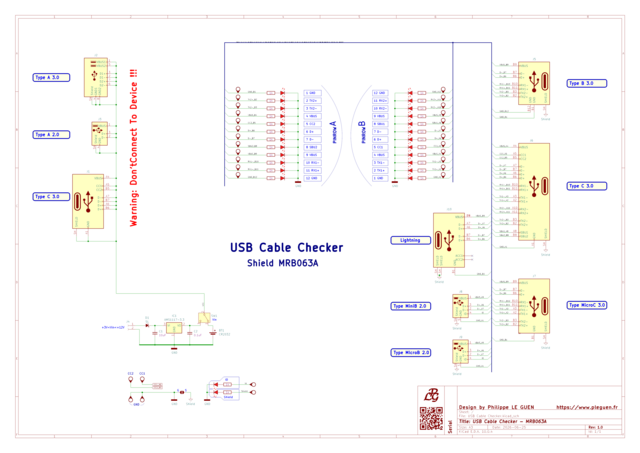

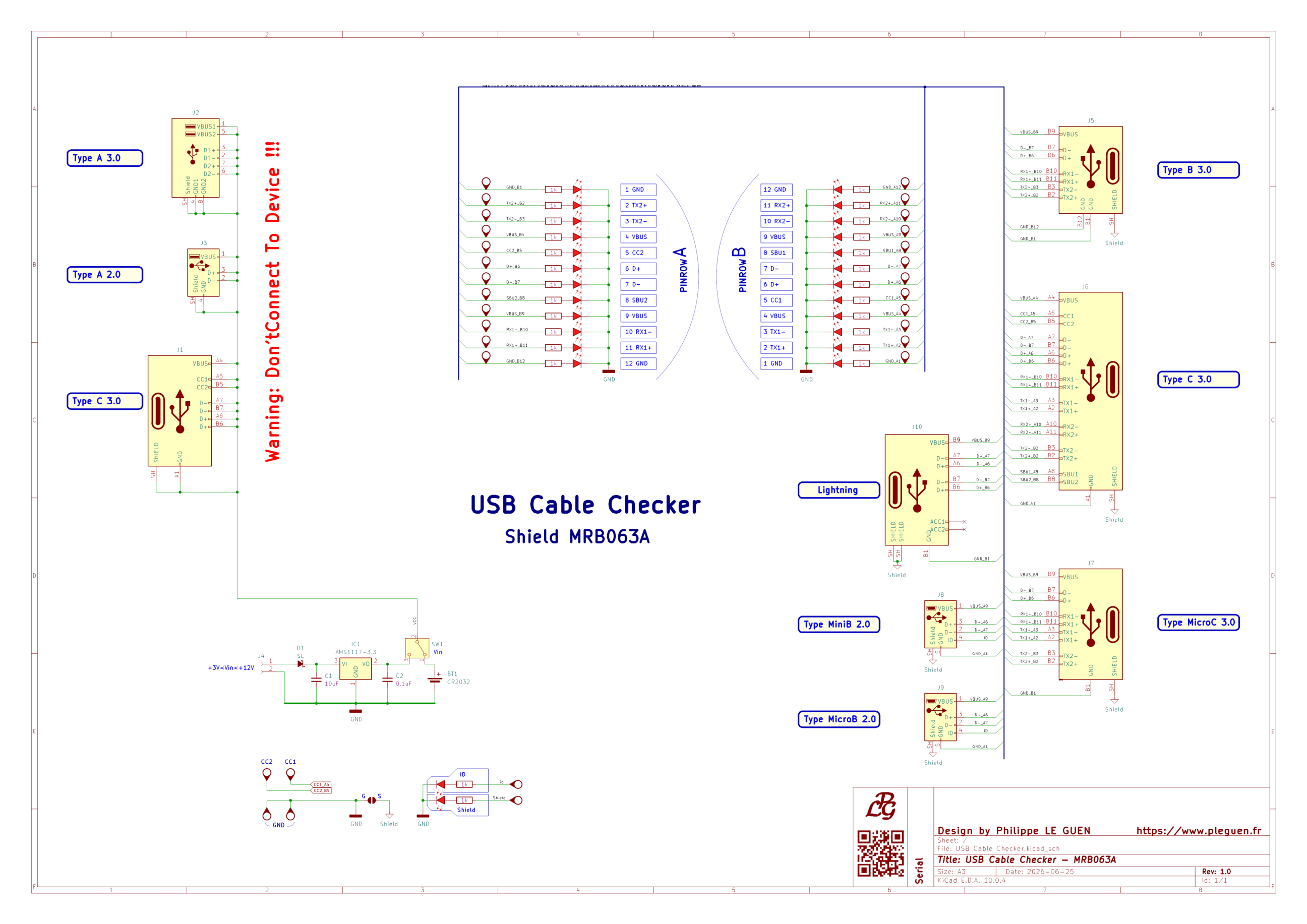

Schéma de principe

Comme à mon habitude je n'ai pu m'empêcher d'analyser et de reproduire sous KiCAD le schéma de l'engin.
